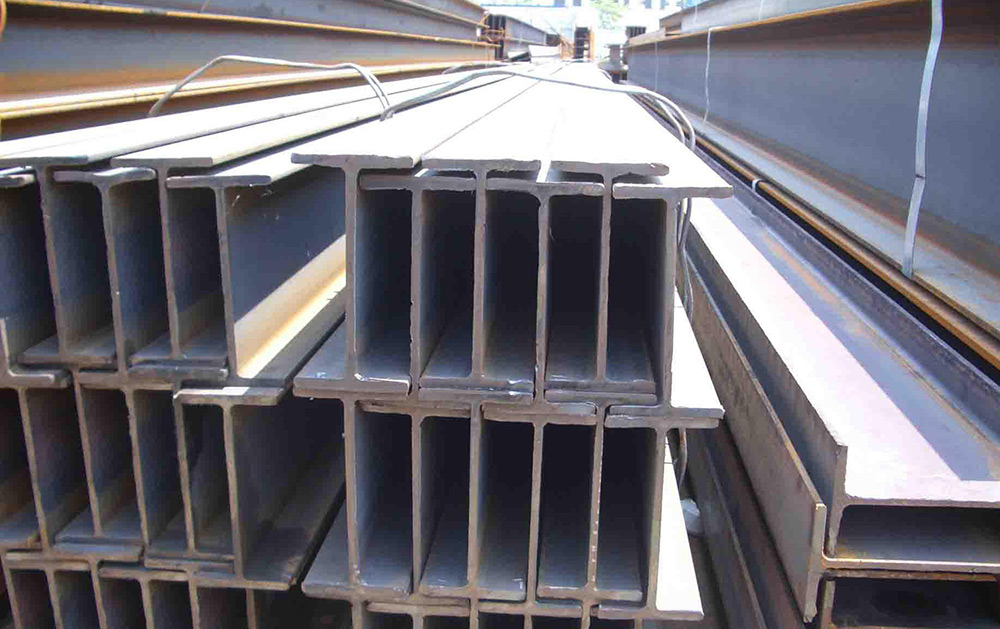

شعاع H

العارضة H، والمعروفة أيضًا باسم العارضة I أو العارضة العالمية، هي عبارة عن شكل فولاذي هيكلي يتميز بمقطع عرضي يشبه الحرف "H". يتم استخدامه على نطاق واسع في تطبيقات البناء والهندسة نظرًا لقوته العالية وصلابته واستخدامه الفعال للمواد. يسمح تصميم العارضة H بدعم الأحمال بشكل أساسي من خلال مقاومة الانحناء.

فيما يلي بعض الميزات والخصائص الرئيسية للعوارض H:

1. المقطع العرضي: يحتوي العارضة H على شفة واسعة ومسطحة على كل جانب من القسم المركزي العمودي، والمعروفة باسم الويب. تقاوم الفلنجات قوى الضغط، بينما يقاوم النسيج قوى القص. عادة ما يكون عرض الفلنجات أكبر من السمك، مما يساعد في توزيع الحمل على مساحة أكبر.

2.الأحجام والأبعاد: تأتي العوارض H بأحجام مختلفة، مع تحديد الأبعاد عادة حسب العمق (ارتفاع الحزمة)، وعرض الحواف، وسمك كل من الحواف والويب. قد تكون تسمية الحجم شيئًا مثل "305x305x158"، مما يشير إلى شعاع بعمق 305 مم، وعرض شفة 305 مم، ووزن 158 كجم/م.

3.المواد: عادة ما تكون العوارض H مصنوعة من الفولاذ الهيكلي، وهو نوع من الفولاذ الكربوني ذو خصائص ميكانيكية محددة مناسبة للبناء. يجب أن يفي الفولاذ المستخدم بمعايير معينة، مثل ASTM A992 في الولايات المتحدة أو EN 10025 في أوروبا.

4. التصنيع: عادةً ما يتم إنتاج العوارض H عن طريق الدرفلة على الساخن، والتي تتضمن تسخين قطعة من الفولاذ إلى درجة حرارة عالية ثم تمريرها عبر سلسلة من البكرات لتحقيق الشكل المطلوب. وبدلاً من ذلك، يمكن تصنيعها عن طريق لحام الألواح معًا لإنشاء مقطع عرضي على شكل H.
